led显示屏防雷设计方案

        随着led显示屏的快速发展，led电子屏具有亮度高，工作电压低功耗小，微型化一集成电路匹配驱动简单，寿命长，耐冲击性能稳定等优点，其应用领域涉及社会经济生活的许多领域，如证券交易，金融信息，港口车站旅客引导信息体育广场道路交通信息等。室内外广告灯的显示。

        led显示屏中电子元器件集成度高，其对抗干扰敏感度也越来越高。雷电可以通过各种方式危害显示系统，一般情况下雷电击中led显示屏体，然后经接地装置泄放入地。在雷电电流经过之处造成机器电路热破坏。从而对led显示屏造成非常严重的破坏，因此对于led显示屏的防雷保护是必须，而且必要的；下面就详细说下led显示屏防雷设计方案的原理及细节

        led显示屏防雷设计的概念

        led显示屏雷电防护是一个系统工程，根据GB50343-2004建筑物电子信息系统防雷技术规范的定义，系统防雷分为两个大部分。一是外部防雷措施，中指在防护直击雷的危害。另外一个是内部防雷措施，是在防护感应雷对电气设备的危害。

直接雷击——直接雷击是指雷电直接击，在led显示屏上，由于雷电热效应，和机械效应的混合力作用。直接摧毁建筑物，构筑物以及引起人员伤亡的，由于直击雷的电效应，有可能使机房微电子设备遭受浪涌过电压的危害。

感应雷击——又称二次雷击。感应雷击是指眉宇之间或雷云对地之间的放电，而在附近的架空线路埋地线路金属管线或类似的传导上产生感应电压。该电压通过传导体传送至右的显示屏设备。间接摧毁led显示屏电子设备。感应雷击对微电子设备，特别是通讯设备和电子计算机网络系统的危害最大，据资料显示，微电子设备遭雷击损坏80%以上是由，感应雷引起的。

led显示屏防雷系统包括以下几个方面

一、直击雷的防护

二、安装防雷器（SPD）

三、共用接地系统

四、等电位联接

五、屏蔽

六、合理布线

        雷电对led显示屏造成伤害的原理是。直击雷直接户外led显示屏上。雷电的电流也可以从led显示屏电源线传入led显示屏。雷电的电流也可以从信号线传回我的显示屏。

led显示屏防雷设计方案的有效措施

        第一，针对直击雷的防护，在led显示屏户外led显示屏的支撑钢结构上安装避雷针。室内led显示屏或者旁边有高大建筑物的led显示屏，可以不用考虑安装避雷针。

        第二，针对电源上感应的雷电流，在电源线上加装单相或者三相电源防雷器，相线的连接线截面积不能小于10mm2，连接地线截面积不能小于16mm2

        第三，针对信号线上感应的雷电流，在信号线上加装信号防雷器，信号避雷器根据系统的信号接口而定，如果是网线，则安装网络信号防雷器，串行接口则选择db9接口防雷器等等，连接地线截面积不能小于1.5mm2

        第四，针对钢结构的反击，将钢结构与oled显示屏的外壳相连，做好等电位，并做好接地接地，阻值一般要求小于四欧姆。阻值，如果达不到要求，就腰做附加的人工接地网，防雷器也要做好接地。

雷电的破坏力是非常强大的，列举一些出来让大家知道

        第一，雷电流热效应的破坏作用。由于雷电流很大，通过时间又很短，如果雷击在树木或建筑物构件上被雷击的物体，瞬间将产生大量热，又来不及散发，抑制物体内部的水分大量变成蒸汽，必须做膨胀，产生巨大的爆炸力，造成破坏，雷电流通过金属物体时，如果雷电流很大，金属截面积不够大时，甚至客气融化。

        第二，等于电流冲击波的破坏作用，雷电通道的温度高达几千度，自己万多，空气受热急剧膨胀，并以超声波速度向四周扩散，其外围附近的人空间被强烈压缩，形成激波，被压缩空气层的外界称为微波，波前微波前达到的地方，空气的密度压力和温度都会突然增加，这种微波在空气中传播，会使其附近的建筑物人动物受到破坏和伤亡，这种冲击波的破坏作用就跟爆炸吧，炸弹爆炸时附近的物体和人畜受损害一样。

        与上面讲的冲击波相似的另一种冲击波形式是次声波，庞大体积的雷雨应迅速放电，啊突发搜索，当电力电应力突然解除时，在一部分带雷电云中的流体压力将减小到0.3mm的程度。这样形成的稀疏区和压缩区，他们以零点几兆到几兆的频率向外传播着，就形成次声波，次声波对人畜有伤害作用。

        第三，雷电流电动力效应的破坏作用，发生雷击时在雷击现场周围都会产生电磁场，当处在电磁场的电磁场在相邻的导体流过同向电流时，就产生吸力，流过电流反向时就会产生磁力，有人计算过，假定累积瞬间两导线都流过一百k的雷电流，到现在，你为50cm，那么两个导体美女都受到408kg的力。当导线弯曲时，在弯曲部分电动力就会特别大，因此防雷线连接线在弯曲时应尽量避免铺设在直角或锐角，尽可能采用弧形拐弯连接，在不得已采用直角拐弯时，应加强构件强度。

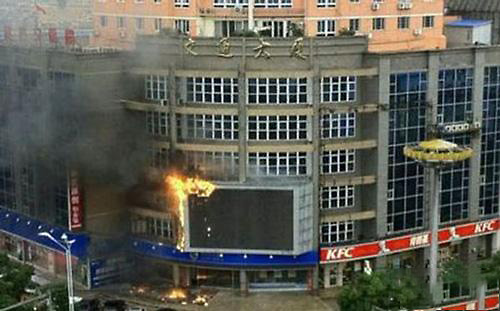

        led显示屏防雷设计方案应该引起重视，目前国内已经有多起引雷击引起的led显示屏起火事件，不能因为省钱而酿造严重的事故
