小间距LED显示屏相关介绍

小间距LED显示屏是指LED点间距在P2以下的室内LED显示屏，小间距LED显示屏与其他室内显示设备相比，具有无缝拼接、模块化维护、色彩自然真实、显示均匀性更好，色域空间更宽等优点，

小间距LED显示屏在室内显示市场具有巨大潜力。  但同时，小间距显示屏也面临众多挑战。显示效果（如余辉、第一扫偏暗、低灰处发红、低灰亮度不均匀等）、

大分辨率带载、拼接缝隙一直是高密度小间距LED显示屏的瓶颈，随着小间距LED显示屏的技术不断提升并且达到一个与世界接轨的水平，现在国内小间距LED显示屏已经成为未来的一种趋势，

势不可挡，从政府部门及高规格单位的使用，到现在私人家庭都在使用。

小间距LED显示屏方案介绍
        小间距LED显示屏从技术、生产、应用都已经发展到成熟的阶段了，并且到2017年全彩LED显示屏市场依然以每年20%持续增长，根据相关权威机构预测，未来2020年全球LED显示屏市场规模将会达到300亿美元，而值得我们骄傲的是中国将成为最重要的LED显示屏生产基地。
        小间距LED显示屏的应用范围已经深入到各个行业，包括政府机构、企事业单位、机场、酒店、体育、媒体等等诸多领域，并且已被大众认可，在相同场所中没有户外全彩LED显示屏的展示，无论是推广效果和档次方面都有一定的折扣。

        小间距LED显示屏包含很多不同型号的产品，大致可以分为：
        小间距LED显示屏：P1.25、P1.47、P1.56、P1.667、P1.875、P1.923

一、小间距LED显示屏方案施工的准备工作
        1、需满足LED显示屏项目用电要求（按22㎡计最大电容量需14KW+2.5 KW）；由使用客户负责铺设供电线路至显示屏安装场地
        2、需通过相关部门的原结构安全评估；
        3、LED显示屏钢结构（含脚手架、钢结构内照明、强电、弱电线缆铺设至钢结构内）；
        4、LED显示屏必须是防火即具有阻燃功能；
        5、根据合同确定的工期要求，充分做好生产、技术、人员和物料等方面的准备，保证按期交货到指定的地点完成相关设备的安装，测试。
        6、以合同相关技术指标和部分行业标准为原则，制定详细的质量保证计划，确保优质高效地履行合同。
        7、制订严密的安全保证措施杜绝一切人身，设备责任事故，保证安装施工期间 零事故率。
        8、科学管理、有序生产、团结协作、多方配合，保护环境及原有设施，场地整洁。
        9、遵守国家有关环境保护的规定，确保不污染，不破坏现场环境。
        10、为确保上述目标的实现，我司指派业务经理柯昌思统一进行项目实施的组织和协调工作；由工程师现场协调和设备安装调试工作，主要承担结构制作，包边装饰和其他电器安装工作

二、小间距LED显示屏方案设计标准和依据
        国家及行业标准：

        SJ/T 11141-2003        《LED显示屏通用规范》
        SJ/T 11281-2007        《发光二极管（LED）显示屏测试方法》
        SJ/T10463-1993        《电子测量仪器包装、标志、贮存要求》
        GB 2423.1-2001        《电工电子产品基本环境试验规则　低温试验方法》
        GB 2423.2-2001        《电工电子产品基本环境试验规则　高温试验方法》
        GB2423.3-1993        《电工电子产品基本环境试验规程 试验Ca恒定湿热试验方法》
        GB4943-2001        《信息技术设备的安全》
        GB 7251.1-2005        《低压成套开关设备和控制设备 第1部分：形式试验和部分形式试验成套设备》
        GB 9254-2008        《信息技术设备的无线电骚扰限值和测量方法》
        GB 50174-1993        《电子计算机机房设计规范》
        GB6587.4-1986        《电子测量仪器振动试验》
        GB6587.6-1986        《电子测量仪器运输试验》
        GB6593-1996        《电子测量仪器质量检验规则》
        GB9813-2000        《微型数字电子计算机通用技术条件》
        GB11463-1989        《电子测量仪器可靠性试验》
        JDJ16-83        《建筑电气设计技术技术规程》
        JGJ/TT16—92        《民用建筑电气设计规范》
        GBF16-87        《建筑设计防炎规范》
        GB50054-95        《低压配电设计规范》
        GB50034-95        《工业企业照明设计规范》
        CECS72：97        《建筑与建筑群综合布线系统工程设计规范》
        GBJ65-88        《工业与民用电力装置的接地设计规范》
        GBJ79-85        《工业企业通信接地设计规范》
三、小间距LED显示屏项目基本要求
        1．供应商提供客户需求的原装、全新的、符合国家及用户提出的有关质量标准的设备。
        2．所有货物在开箱检验时必须完好，无破损，配置与装箱单相符。数量、质量及性能不低于本招标书中提出的要求。
        3．设备外观清洁，标记编号和表面显示的字体清晰，明确。
        4．对于影响设备正常工作的必要组成部分，无论在技术规范中指出与否，供应商都应提供并在投标文件中明确列出。
        5．LED显示屏进场安装前必须提供发光管进口报关单、原产地证明和测试报告。
        6．投标人投标时所提供的设备如在实际供货时已经废型（不列入该厂家当时的产品系列），若未能按原价提供相应或更高配置的设备，则按违约处理。
        7．投标人在实际供货时，若被发现提供的货物未办理进口产品完税证明或未能达到招标文件和投标文件中的有关要求，将按有关法规进行处罚。
        8.供应商在安装完成并验收合格后需免费提供1年的售后服务及技术支持。
        9. 使用产品必须为同一批次，不分批不合包。
        10.室内LED显示屏为商业需求，要确保质量和使用寿命
        11.采购预算为******元，超出预算视为无效。

        小间距LED显示屏其它技术参数及项目基本需求请查看（项目用户需求书）
四、关于像素点间距的选择
        像素点间距方案的制订与整屏分辨率、整屏最佳视距距离及整屏功耗等有关，也与整屏造价等因素有关，需综合分析考虑。
        ⑴        整屏分辨率
        在LED显示屏显示面积已确定的前提下，点间距小则分辨率高，可以表现更精确的画面质量，近距离观看时画面颗粒感小，反之亦然。但如果在观看距离较远的情况下盲目追求高分辨率的话，则会造成配置资源浪费（像素密度高），且显示屏在运行时耗电量大、生产的热量高，显示屏可能发生故障的概率也会有所上升。
        ⑵        整屏最佳视距
        适视距离有最近、最佳、最远视距之分，它们都与像素点间距成一定的正比例关系。像素点间距小，适视距离近；像素点间距大，适视距离远。因此像素点间距的选择要结合显示屏安装位置和受众人群观看位置的分布情况而定。LED显示屏离地高度为1米，LED显示屏大部份受众用户观看（垂直）距离为2米，仰视实际观看距离为2.5米
        最小可视距离（能平滑显示图像） = 1.5米
        最佳可视距离 = 2米-15米
        综上所述，建议使用像素间距为P1.25/P1.47/P1.56mm的小间距LED显示屏

五、小间距LED显示屏方案LED管芯的选择
        LED显示屏的核心器件是LED, LED选择是否合适? 对LED显示屏的寿命、可靠性及显示效果有着决定性的影响。另外由于室外全彩色LED显示屏受众人群比较广、宣传力度较强，因此，要求显示屏可视角度非常大。所以在制作LED显示屏的时候，选用何种品牌、型号的发光二极管是关键。

        国际led芯片品牌：CREE（科锐）、NICHIA(日亚)
        一流的LED制造商，芯片亮度高，电流小，衰减慢，抗静电强，技术成熟，质量可靠，能确保LED显示屏使用寿命达到10-15年以上；
        采用科锐和日亚的LED芯片成本会上升5-10倍，科锐和日亚的芯片必须使用原装进口芯片及封装，为了节约成本部分企业会采购芯片在国内进行封装，普通客户是无法分辨出来的！        台湾led芯片品牌：ES（晶元）
        台湾晶元芯片生产技术成熟，节能减排、降低电力增容、动力设备及散热设备的投入，延缓LED衰减速度，维持高质量的显示效果，提高系统可靠性，延迟显示屏整体使用寿命，能够保证使用寿命达到10年以上；
        晶元芯片整体技术领先与国内芯片品牌，价格、服务及售后更适合国内客户；
        国内led芯片品牌：晶元、三安、士兰、华灿、宏晟……
        国内led芯片厂商也在不断的飞速发展期，在价格上有非常大的优势；但是国内厂商质量鱼龙混杂，各种低端劣质产品不断；
        综合上述情况推荐使用ES晶元芯片并使用金线封

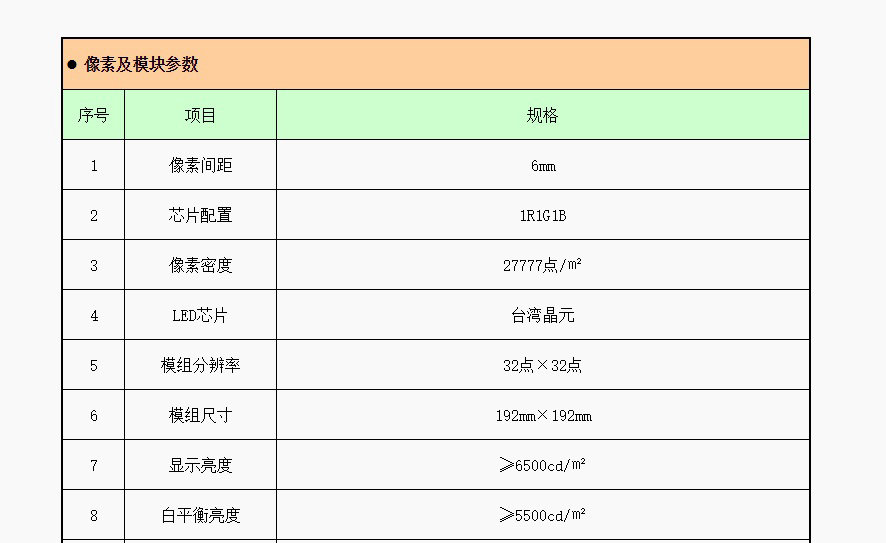

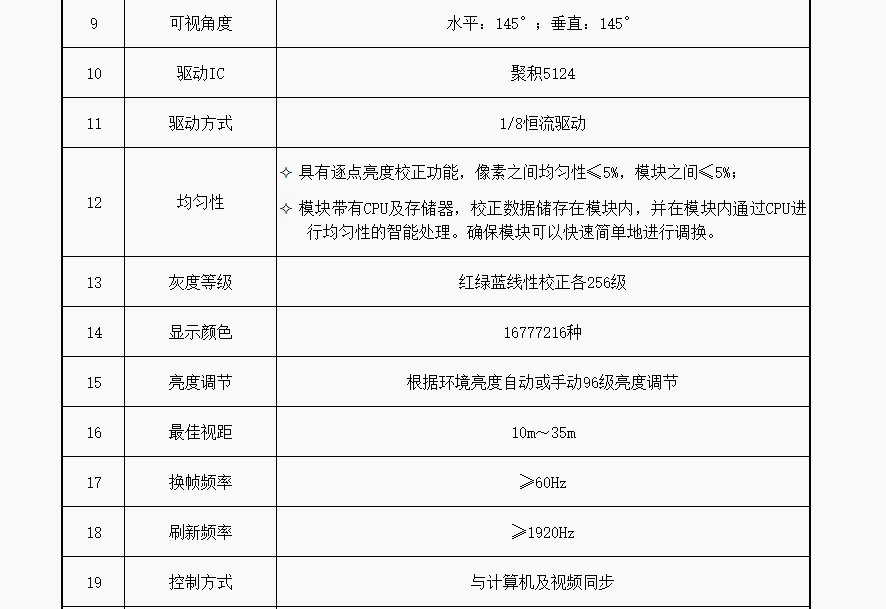

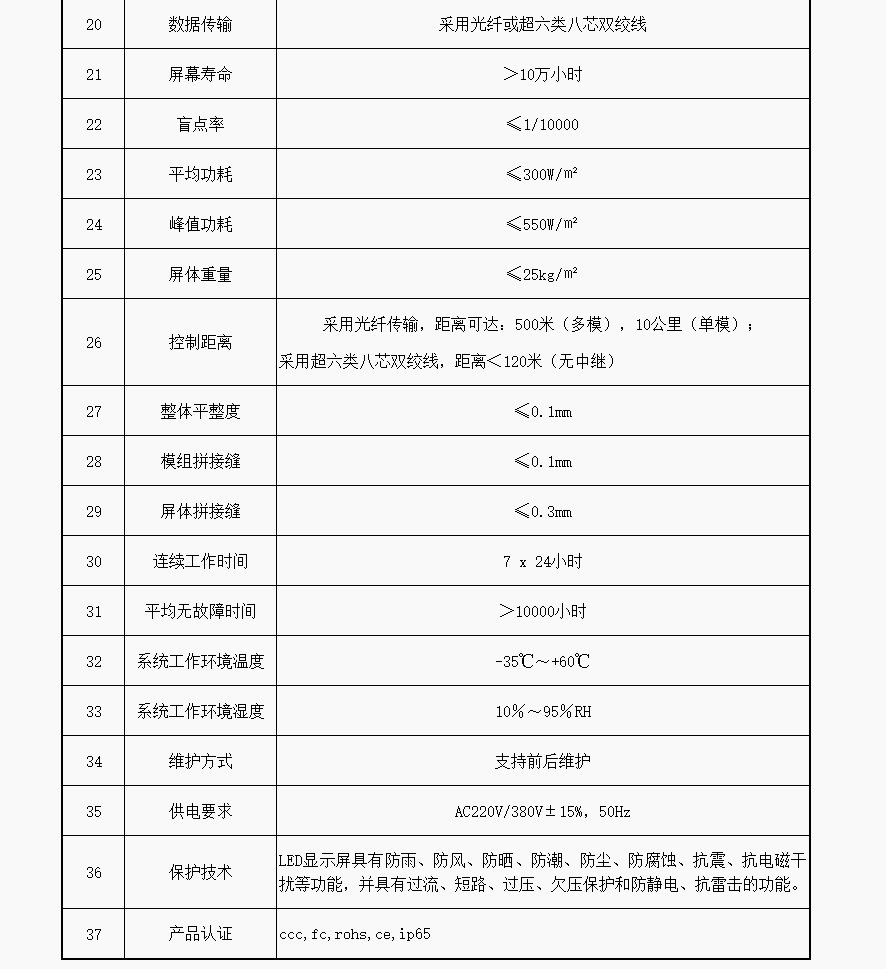

六、小间距LED显示屏方案主要技术参数

七、小间距LED显示屏方案系统功能
        视频显示
                (1) 可以显示全彩色视频图像，实现现场转播；
                (2) 可以转播有线电视、卫星电视节目；
                (3) 可播放现场摄像机录制的视频信号或用影碟、录像带录制的视频节目；
                (4) 可同步播放控制计算机显示器屏幕上指定区域的映像，播放各种形式的压缩视频节目；
                (5) 支持播放VCR、VCD、DVD、LD和其它常用影像设备输出的各种视频信号，支持PAL、NTSC制式以及HD-SDI、DVI、VIDEO、S-VIDEO、VGA、YUV等端子接口和其它常见的各种输入方式。
         文字显示
                (1) 可显示各种计算机信息、图形、图像及二、三维动画，可同屏开多个窗口同时显示多种信息，如视频、文字、图像、动画等，可任意进行编排；
                (2) 大型庆典、文艺活动、体育、背景图像显示、新闻发布、通知、标语、广告信息的显示；
                (3) 可以显示各类文本或超文本文件、显示符合我国国家标准的各种字体和字形的汉字。
        显示方式
                (1) 在显示视频信息的同时，能同步播放音频效果；
                (2) 可以对视频信号做到全景、特写、特技效果的播放；
                (3) 文字信息可以实现插播、翻屏、滚动显示；文字翻屏或滚动的型式可以随意编辑，如左右移动、上下移动、翻页、旋转、闪烁、颜色变换等；
                (4) 显示文字信息时，具有中/外文混排同屏显示功能；
                (5) 可开窗口的方式同屏显示视频、动画、图片、文字、时钟等形式的各类节目。
◆、软件功能
                ⑴        播放清单的创建、打开、保存、另存为及加载；
                ⑵        支持最新10位颜色显示，最多能显示1024x1024x1024=1073741824种颜色；常规的只能显示8位颜色，256x256x256=1677712种颜色
                ⑶        新建清单时提供多种屏幕布局，也可以自定义屏幕布局，即可以实现多个子窗口同时播放媒体的功能；
                ⑷        设置清单属性，如是否按日期播放，播放起始和终止日期，播放时段等；
                ⑸        添加、删除窗口，添加、删除媒体，以及添加、删除时间段的功能；
                ⑹        设置每个子播放窗口的位置，大小和背景色；
                ⑺        设置图片和消息字幕的特效；
                ⑻        设置媒体属性，如，设置视频媒体的播放位置和大小，图片媒体的特效、特效时长、播放时长等，设置消息字幕的内容、字体颜色、风格、背景色、特效、特效时长、播放时长等；
                ⑼        预览清单、预览单个媒体文件；
                ⑽        设置整个播放窗口和各个子窗口的大小和位置；
                ⑾        设置清单属性和名称；
                ⑿        播放日志的查看和导出。
                ⒀        能够对文字，图像，动画进行“分区域”、“分时段”的任意编排；可对图文信息进行叠加处理，屏幕显示可随意组合；
                ⒁        满足“按时段播放” 和“按次数播放”的要求；
                ⒂        接收卡均有温度检测和风扇监控输出，可根据用户设定的温度上限智能控制四路风扇转速
                ⒃        千兆技术，真实的千兆技术，绝不抽帧。
                ⒄        逐点校正、逐卡校正功能，逐点校正支持单点、2x2、4x4、8x8点四种校正模式，最大校正6144点/模块，红绿蓝各256级；逐卡校正用于显示屏各箱体间色差校正，红绿蓝各256级。
                ⒅        256级亮度自动调节功能让您的显示屏亮度更加有效。
                ⒆        软件及控制卡可自动在线升级，无需拆离大屏。
                ⒇        传输最大距离突破到170米，可靠传输距离达到140米。

八、小间距LED显示屏方案系统防护措施
        1、防水
                本系统中的LED显示屏为室外型电子设备，长期工作于室外环境。为使LED显示屏正常运行，设计中必须防止任何形式的水渗漏至led显示屏（特别是发光部件）内部，造成不必要的故障。
                显示模块是安装在显示屏正面的、暴露在外的发光部件。显示模块的基础件是焊有LED和驱动电路的印刷电路板，安装在一个由工程塑料制成的壳体内。其正面经过灌胶密封工艺处理并安装有面罩，背面通过防水橡胶密封圈与机箱紧固密封。这种户外型显示模块的制作工艺技术已经非常成熟，已被各厂家大量应用于户外LED显示屏项目中。
                组成显示屏显示面的模组机箱在设计时也对其防水性能进行了充分考虑，采用多种防水密封措施，装配结束后每个模组箱体均需经过严格的冲水测试，确认符合GB4208-2008标准中IP65测试要求。
        2、防潮
                为防止空气潮湿引起电子元器件受潮霉变或电气短路，显示模组中的各种印刷电路板（含灯板、控制板、开关电源和其它部件中的印刷电路板）均需进行三防涂料喷涂处理。本公司使用的三防涂料来源于上海船舶运输研究所的技术，按远洋船舶电子仪器的三防标准配置喷涂材料、制订喷涂工艺、培训技术工人，坚持对所有户外设备执行此项措施。
        3、防尘
                采用树脂封灌以防尘。在显示屏模组箱体的背面采用百叶窗加滤尘网，可防灰尘杂物飘入。
        4、防电磁干扰
                本系统为隔绝内部与外部电磁环境而设计的抗干扰电路和光电隔离手段，防止外部电磁环境变化对LED显示屏系统的干扰，在产品3C认证中通过国家检测机构GB9254-2008和GB/T17625.1-2003标准的测试。
        5、防腐蚀、防霉变
                本系统中所有的标准紧固件（含安装在模组箱体内部的）均选用镀锌产品，防止锈蚀。
                本系统中的金属结构件在加工制作完成后均做防锈处理，经过酸洗、磷化后先刷防锈漆再喷涂面漆。机箱等薄板结构件均做表面喷塑，以提高防锈能力并保持其外观整洁。金属件经焊接加工后，必在加工表面进行二次覆盖涂层防腐。
        6、阻燃
                首先，从设计上选择材质为阻燃性的，例如PCB板、密封胶、PC集壳、线缆、元器件等都为阻燃材质（阻燃等级达到V0级）；另外，对元器件采用降额使用原则，防止电路故障引发火情。
        7、防静电
                静电对LED显示屏的危害主要针对PCB电路板上的发光元器件和电路中的各种IC。本公司在产品设计中均做了针对性设计。
                前面介绍的三防涂料即有防静电功能，按照喷涂工艺喷涂完成后，可将印刷电路板上的元器件金属引脚等金属裸露部分全部覆盖，防止外部静电对敏感部件产生影响。
                此外，所有的PCB板在设计中均引入良好的接地措施，并与机箱、外部金属构件的信号接地端可靠连接，防止静电荷在LED显示屏部件上聚积。
        8、防风、抗震
                LED显示屏的基础采用钢架结构，以螺栓或焊接方式联接，整体结构刚性优良，系统整体安全、稳定、可靠。钢结构的应力计算按40m/s风速和当地抗震要求计算，安全系数均高于常规设计标准，在当地可能遇到的恶劣气象条件下不被破坏，永久变形量小于2mm。本公司在大型LED显示屏项目中所选用的柱梁材料均为名牌优质钢材产品，采购渠道稳定，材料质量有十分可靠的保证。
                LED显示屏既需具备可靠的安全防范措施，又需具备维护人员操作的方便性。本公司在设计过程中均作安全防范和方便维护的双重考虑。

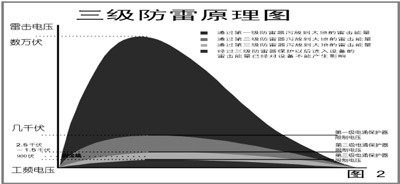

        9、三级防雷技术
                根据雷电状况和LED显示产品的特点，完成了直击雷、侧击雷、地电位提高的综合防护设计。按照国际电工IEC1024《建筑物防雷》与IEC1312《雷电电磁脉冲防护》要求，采用三级防雷技术进行防范。
                依据IEC61643防雷规范要求以及IEC1312防雷及过电压规范中有关防雷分区的划分，针对重要系统的防雷应分为三个区，对低压电源供电系统实施三级保护，以分流(D) 的方式达到各个线路等电位(B) 的要求。只做单级防雷可能会因雷电流过大而导致的泄流后残压过大破坏设备或者保护能力不足引起的设备损坏。电源系统多级保护，可防范从直击雷到 工业浪涌的各级过电压的侵袭所谓分级保护，逐级泄放，使被保护设备上承受的雷击能量大大减弱。

九、小间距LED显示屏方案通信保密及网络安全
        1、网络安全
                LED显示屏安装于公开场所，用于向公众发布视频、音频信息，其播放内容的安全性显得十分重要。尽管现在各种网络安全（加密）技术不断更新，但以太网的不安全因素仍然显得十分突出，这种矛与盾的较量永远不会停止，因此有必要提醒用户在得到我公司良好服务的同时，仍必须十分重视网络通信的安全。
        2、通信保密
                不管哪种方式的远程通信，总有相当一部分设备、线路或空间不在用户的直接控制之下，因此远程通信具有被入侵的可能，有可能造成显示屏上显示不当内容，或损坏用户的设备。为此本公司除了在硬件和软件的设计上采取措施外，还专为远程通信设计专用通信协议，并对通信数据包进行自动识别。当不符合要求的指令或文件（播放计划表和播放素材等）传至播放计算机时，会被自动拒绝。
        3、加密方法
                编辑软件安装在编辑计算机上，播放软件安装在播放计算机机上（在某些项目中，播放计算机是安装在显示屏内的工控机，播放计算机同时承担控制计算机的功能）。整个系统的信号传送原理如下图所示。图中的3段线缆除了DVI线缆（含其两端的连接端口，下同）以外，其它的线缆均有可能不在操作员的控制或视线范围内。
十、小间距LED显示屏方案主要材料介绍
        LED芯片——本公司定位于中高档大型LED显示屏的设计制作，选用高档、世界知名品牌发光元器件，台湾晶元、日亚等。本公司与生产商保持了良好的长期合作关系，对如何发挥这些厂商产品的优势有深刻的理解和丰富的经验。这些产品的优势和对比已另文说明。
        驱动芯片——选用世界知名厂商台湾聚积的LED专用驱动芯片。该厂商为LED显示屏开发的专用驱动芯片非常适合本公司的产品，具有寿命长、性能稳定、易于控制、质量保证等方面的优点，并有多种规格可适用于本公司不同种类的显示屏产品。
        模组箱体——优质冷轧钢板，选择国内知名钢铁企业优质产品，厚度2mm，根据本公司设计图纸经数冲、焊接而成，箱内设有加强筋（板），背后用螺栓固定于钢背架上。本公司模组箱体已实现标准化，可应用于多种不同规格的显示屏，并有数百起成功应用的案例。
        显示模块外壳和面罩——选用GE公司的PC（聚碳酸脂）材料，本公司自行开模注塑加工。这种材料具有刚性好，稳定性好，长期在户外工作不易老化不易变形等优点，且易于表面粘接和喷涂。
        密封灌胶——用于显示模块正面的密封，使显示模块正面符合GB4208中规定的IP65防护等级。密封灌胶的密封对象主要是显示模块外壳（聚碳酸脂）、PCB板和LED（环氧树脂），因此需要密封灌胶对这三种材料均有较好的粘结附着密封性能。本公司使用引进的配方，自行调配密封灌胶，并使用本公司独特灌胶工艺，保证显示模块具有良好的密封性能。
        钢背架——Q235系列方管型材。选择国内知名钢铁企业优质产品，按照显示屏体总重量、安装固定方式、40m/s风速和当地抗震要求等因素进行应力计算，设计桁架构建方案和密度。方管型材具有承载力大，不易变形、易于实施加工和固定连接的各种工艺、重量轻用料省等优点。在显示屏寿命期内合理的外力作用下，各构件的最大变形量不超过2mm。

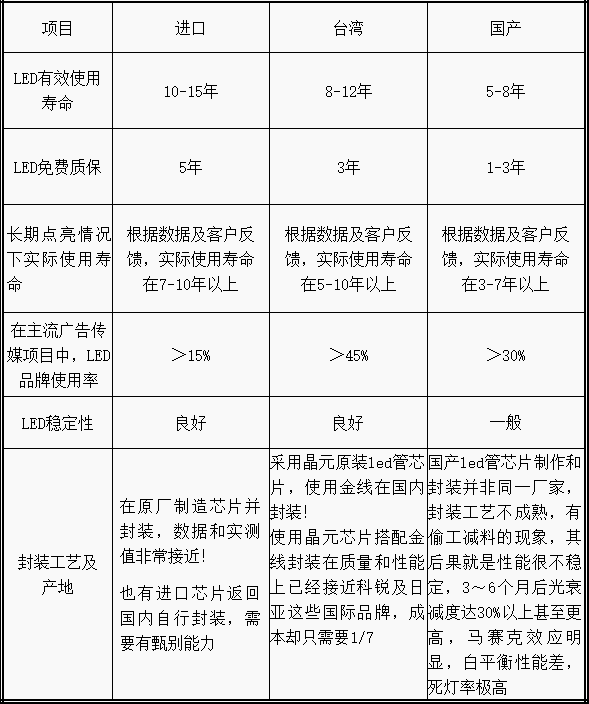

十一、不同led芯片质量性能对比

进口芯片、台湾芯片、国产芯片

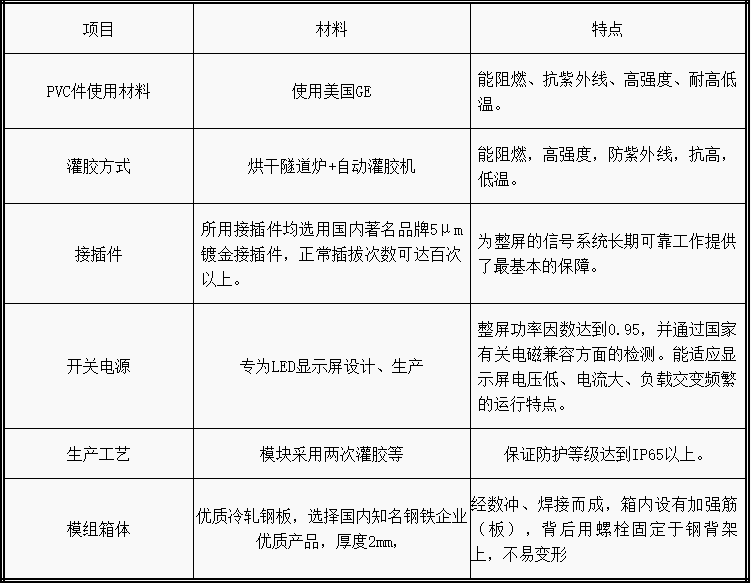

2、LED显示屏的其他材料比较

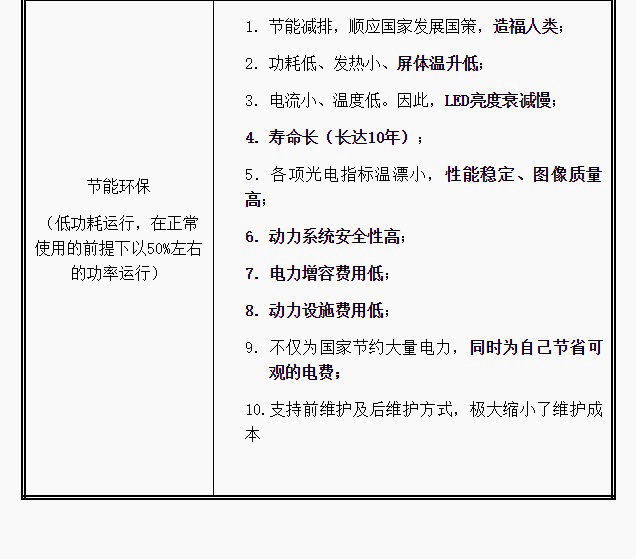

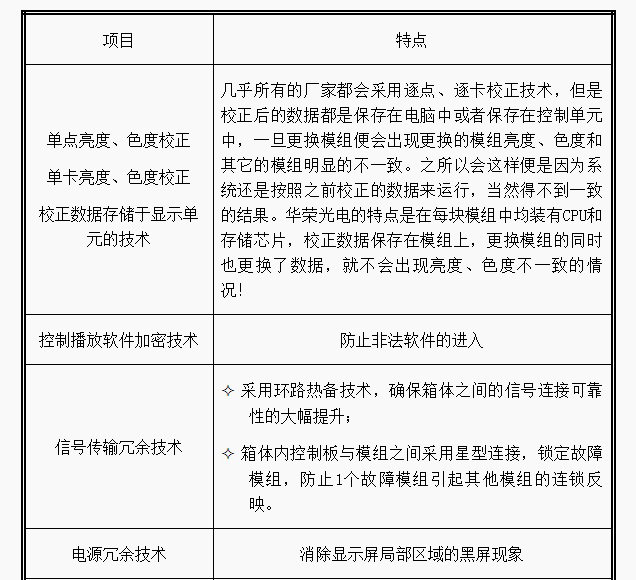

3、华荣光电LED显示屏的技术特点

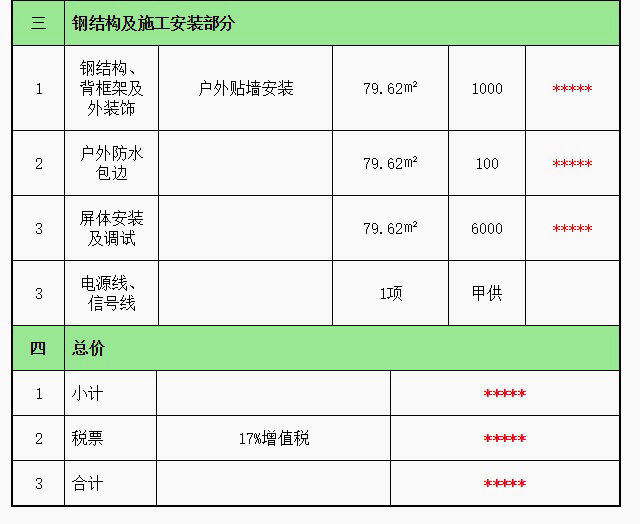

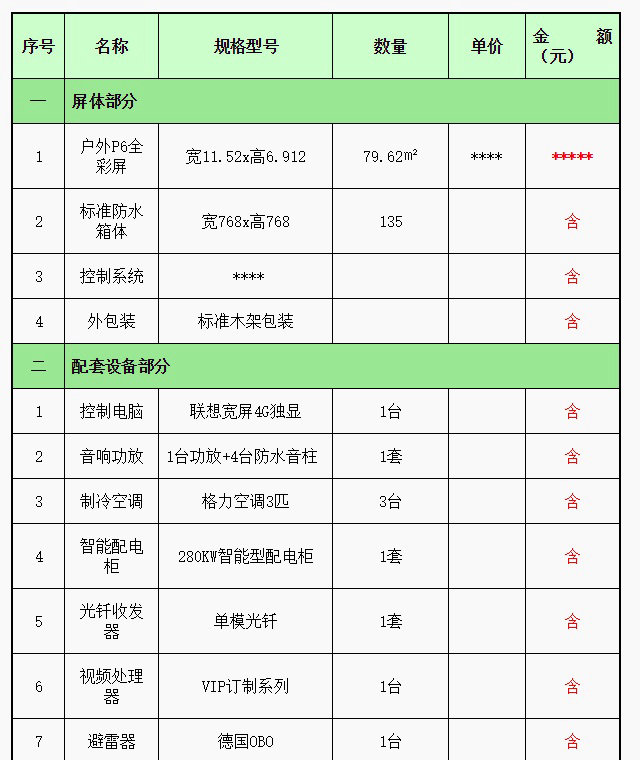

十二、小间距LED显示屏方案配置及系统预算

备注：以上方案为高端LED显示屏方案，能确保整屏显示质量及5-7年使用寿命；客户可以根据需求进行筛减，如选用国产芯片，配套设备及施工部分自行采购！

免费赠送备用模组板，万一遇到屏体故障需维修时可以先用备板先替补上。
（屏体相关的小配件如：锁扣 螺丝 LED灯管芯、IC、都会配送备品）
报价有效期至2017-3-31，报价中的税票为17%面值增值税发票，开票额外收取了税金8%，CND钢结构参考图会详细注明所用材料与型号尺寸，签单五日内免费出具。
十三、售后服务保障
        1、        质量保修期
                我公司承诺对本项目的质量保修期如下：
        2、 质量保修期为三年
        3、 质量保修期自项目竣工日,屏体经48小时试运行之后验收合格算起。
        4、服务内容
        在设备出现故障时，接到维修通知后, 我公司承诺在2小时内及时响应，在最短的时间内， 单位技术人员到达现场，提供免费服务。一般故障24小时内给予修复、严重故障72小时内给予修复，如72小时内无法修复的,保修期内自动更换新产品或免费提供代用产品.因设备和系统以外原因造成的故障我承诺在最快的时间内修复。特殊情况下，我司会提供备用设备，确保系统正常运转。
        3、        售后联系方式
        成立以项目技术总负责人为首的售后服务专项小组，直接负责本项目电子显示屏工程的售后服务工作，提供快捷方便及时的服务。
        专项服务负责人资料：
        姓名：柯昌思 联系电话：15220274184 投诉建议：13360067676
        华荣光电

十四、小间距LED显示屏部分案例介绍

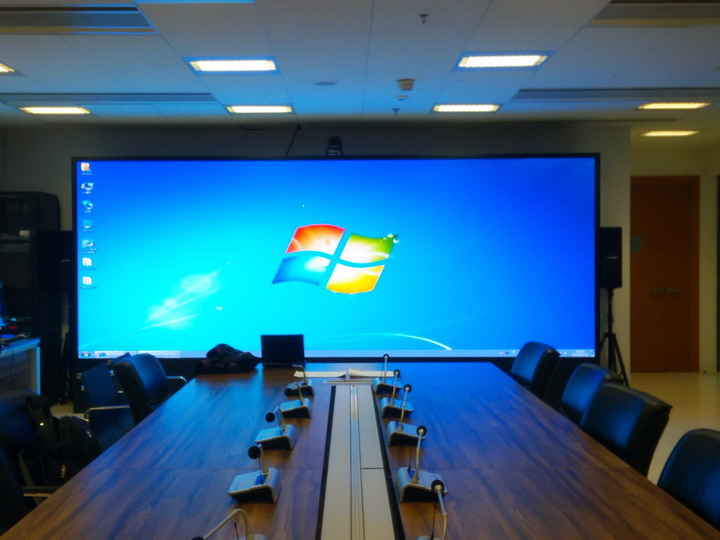

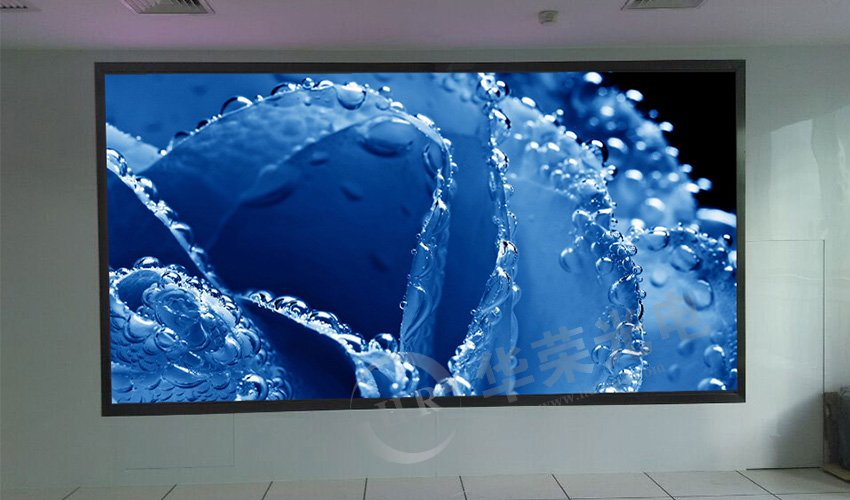

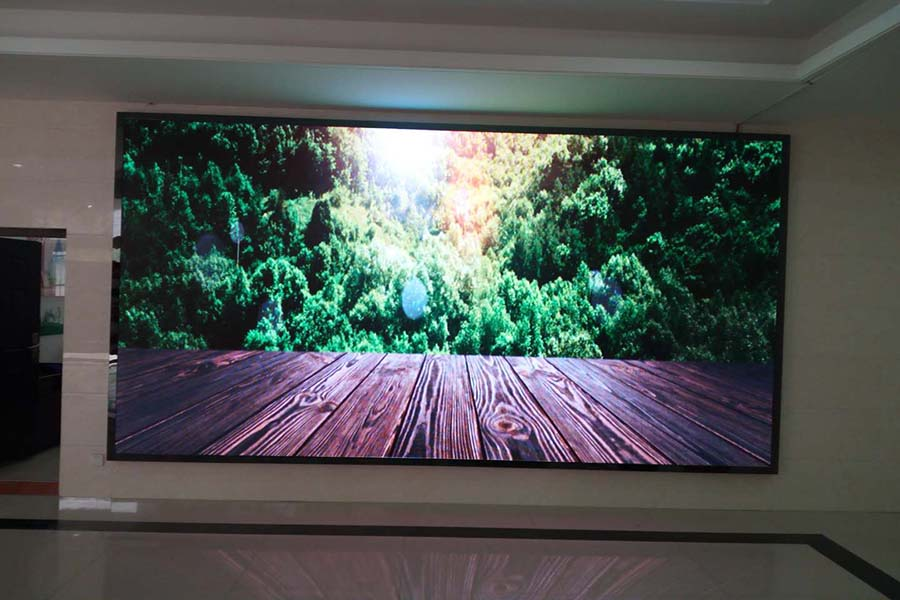

P1.923小间距LED显示屏在行业中的典型应用（实景图片）

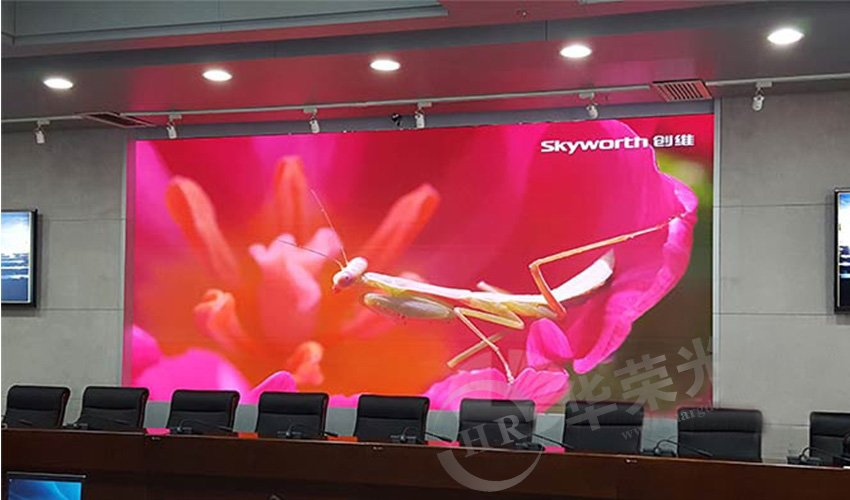

德阳市中级人民法院P1.25小间距LED显示屏11.9平方

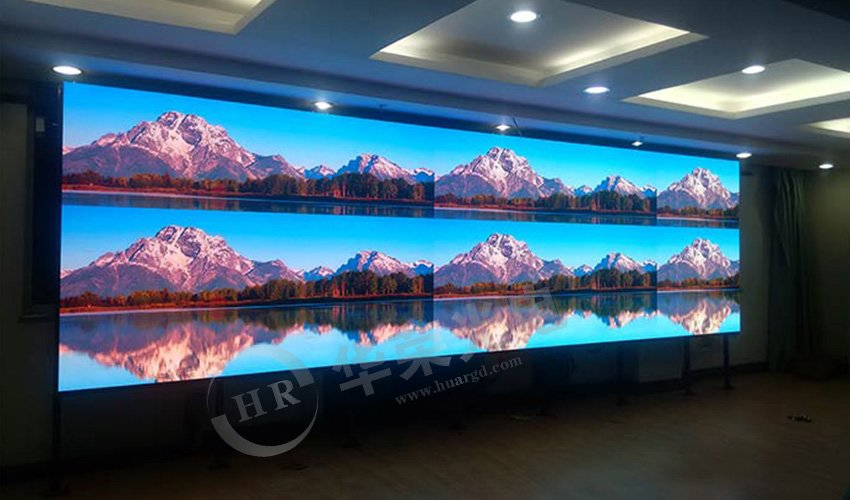

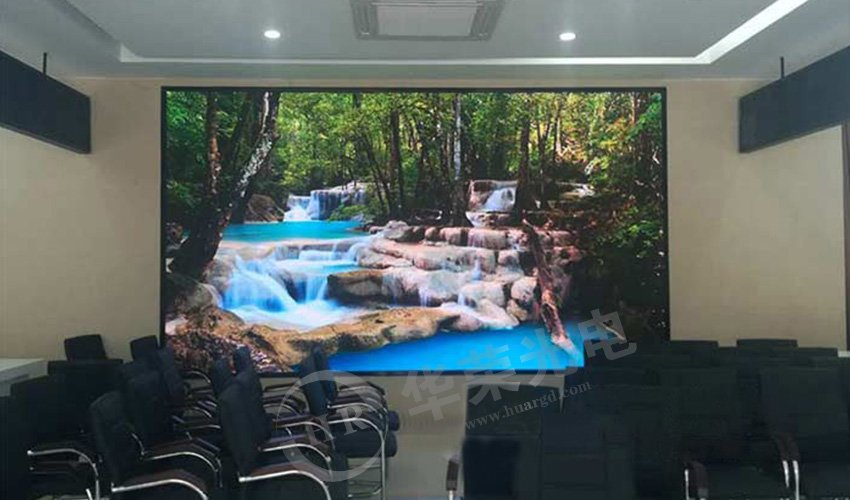

郑州市东新区龙潭毛尖大厦发改委P1.47小间距LED显示屏12.73平方 咸阳政务中心P1.923小间距LED显示屏8.4平方

小间距LED显示屏解决方案书为简版，根据客户反映正式的专业版方案书太多专业内容看不懂，看了后云里雾里的，为满足用户特制作了这份简版方案书，把重点内容以及客户最关心的内容列出，更详细的技术参数及成本报价请查看专业版方案。
