led显示屏怎么接线,控制卡及电源模组接线图
led显示屏行业中从业人员和用户的数量越来越多，很多新入行的从业人员刚开始也是不知道怎么接线的，也是从一个新手一步一步实践操作慢慢走到老鸟的；其实很多客户也动手能力非常强悍的，一些小问题自己动手就能解决，比如线路一些小问题，或者换下led模组及接线、换线这些活都是自己几分钟搞定的，不过还是详细的介绍一下led显示屏怎么接线的，包括led模组线，电源线，控制卡等线路

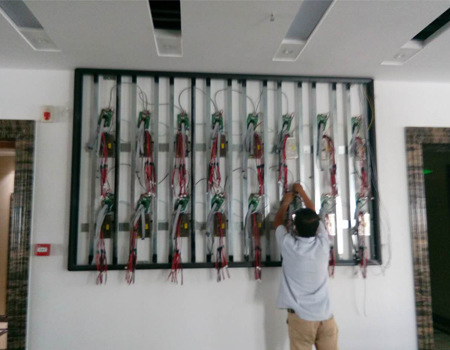

图中的这一种是安装现场直接接线，是简易箱体的，先把排线、电源线、数据网线、控制卡线这些先接好，然后在在安装模组

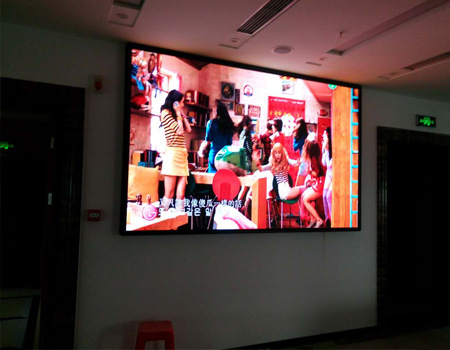

接好led显示屏各种线和模组后点亮就是这样的，不过我们要学不是这样的，而是公司生产线规规矩矩的接线流程
第一步：看上图中，每一块模组pcb线路板的一面都是有四个箭头指向的，首先模组摆放的位置一定要正确，因为模组中的所有空位都是按照一个方位设计好的，方位错了后面又要来重新来过；首先安装磁铁，安装在磁铁专用的孔位，拧紧即可，不必泰国用力，以免引起pcb面板上其它部位的松动。

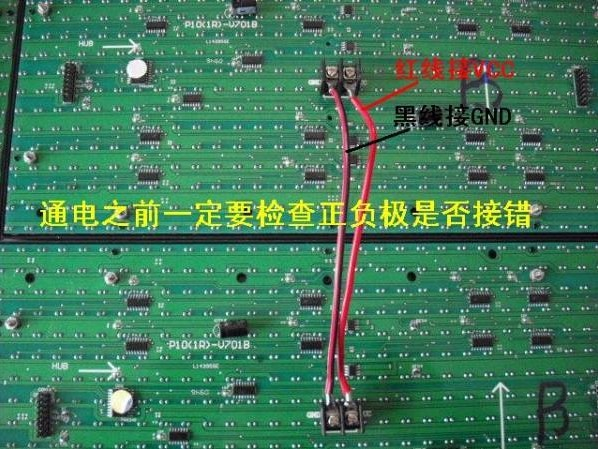

第二步：安装模组与模组之间的连接线，每块模组之间都是有线路连接的，这个地方如果是新手需要细心一点，之前说过，如果模组方位弄错了，那么很可能会造成正负极接错，所以在第一次接线的时候花点时间认识下不同颜色的线材的作用，模组之间的连接线一般是红色+黑色两根，接好后在通电之前一定要检查一遍是否接反，要细心！

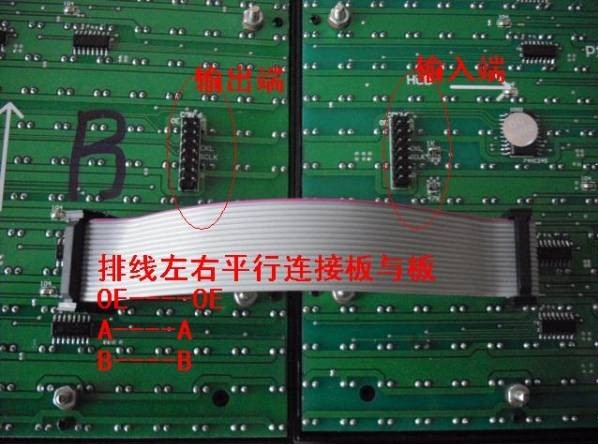

第三步：安装模组与模组之间连接的排线，上面的是供电的线路，而这个排线则是传输播放数据的，是两个功能完全不同的线，每一块模组都是单独的，之所以能同步显示出内容就是因为这些排线在传输数据，然后控制卡控制着模组上的ic进行任务分配。

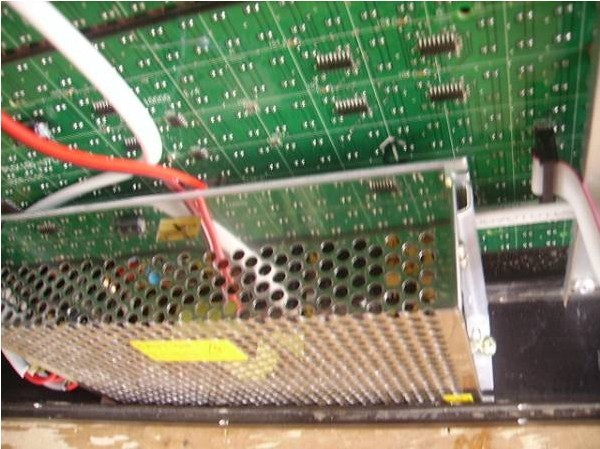

第四步：这里开始接电源线，led显示屏专用电源一般都是可以带多块模组的，靠近电源附件的模组需要一头连接电源，另一头连接的其它模组，而其它模组则不需要直接接线到电源上了。电源上常规都有4-6对接线口的，具体看以看下电源。
第五步：最后在接控制卡的线路，控制卡要多方连接的，有电源线、模组数据线、pc端数据线，而市面上有很多种控制卡，每一种卡的具体接法都不大一样，大致的是差不多的！
最后需要注意的是led显示屏怎么接线还是要熟悉和细心，如果是客户的话不建议自己动手操作，直接联系售后技术人员即可，因为模组、电源、控制卡都有很多的线路和孔位，稍不留神就会接错了，损坏了led显示屏罪过就大了；当然，如果是相关行业的从业人员，那这里的操作只是一个牵引作用，多实际操作，多跟车间技术人员学习求教，重在原理上的理解！
